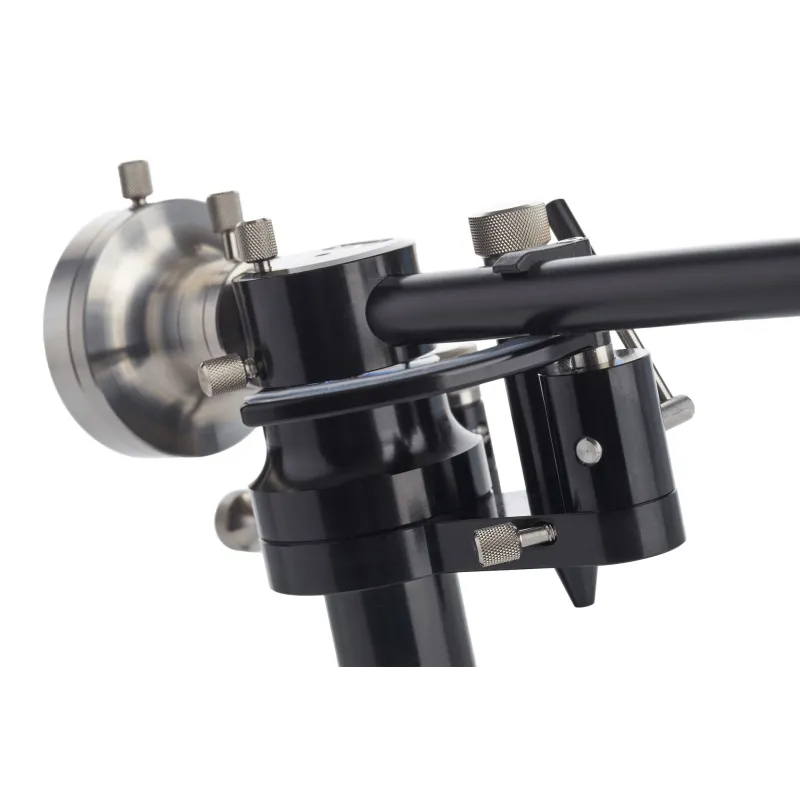

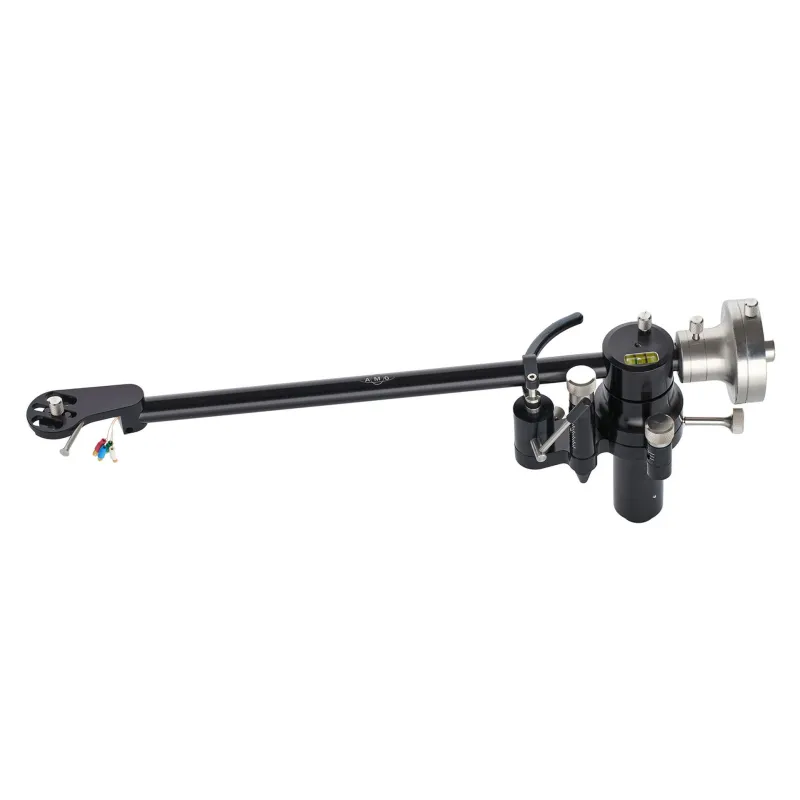

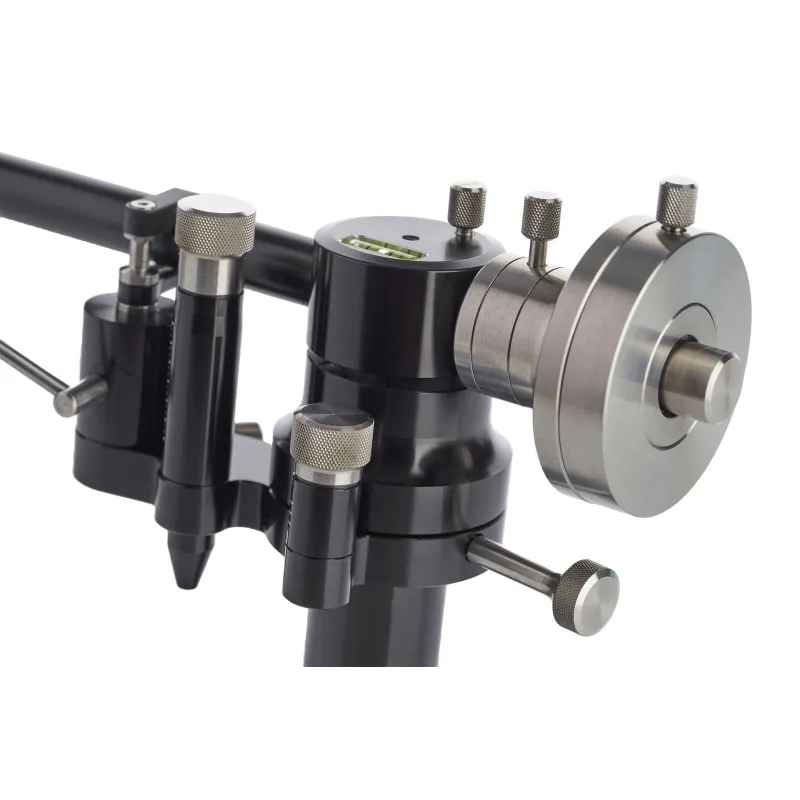

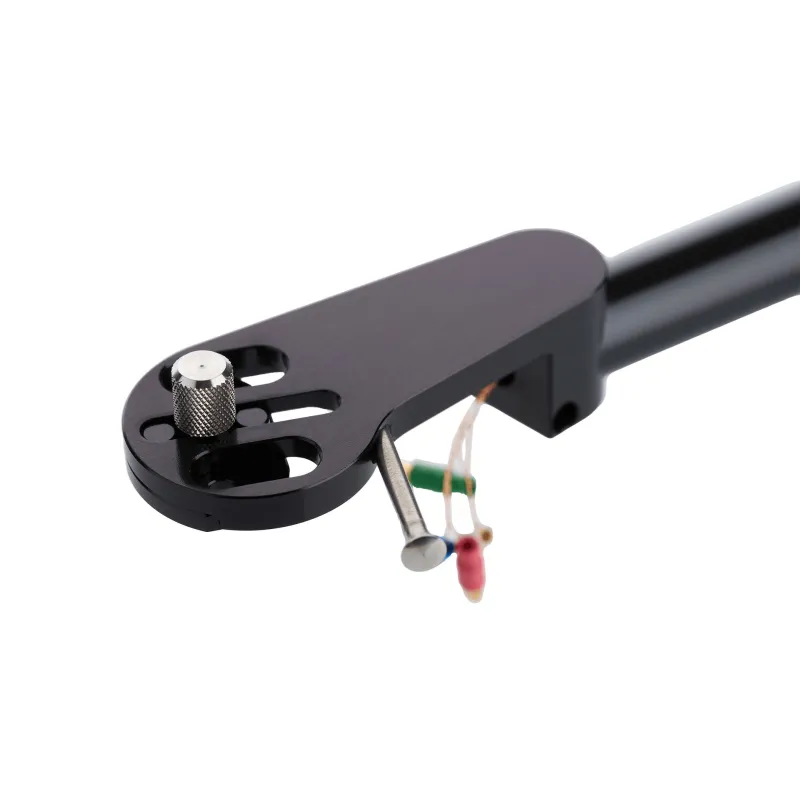

AMG 9wt Turbo 9". Brazo para giradiscos de 9 pulgadas.
Cojinete:
Diseño de cojinete vertical basado en cojinetes de rotor de helicóptero para una alineación precisa con el vástago del brazo.
Utiliza dos alambres de acero para muelles de 0,5 mm de grosor, lo que permite un ajuste fino del acimut y elimina el juego del rodamiento.
Eje horizontal fabricado en acero templado para herramientas y utiliza conjuntos de microcojinetes de bolas dobles para mejorar la estabilidad y reducir la fricción.
Es extremadamente preciso reduciendo la fricción, no necesita mantenimiento y nunca requiere ajuste.
Varillaje:
Fabricado en aluminio aeronáutico de primera calidad
Acabado anodizado para controlar la resonancia
Masa efectiva de 13,9 gramos
Contrapeso:
2 piezas con manguito desacoplado de teflón con ajuste mediante tornillo de mariposa
Cableado interno de cobre:
Múltiples calibres de cobre de alta calidad
Antideslizamiento magnético:
Desacoplado mediante imán anular y 2 imanes de barra
Campos magnéticos aislados en alojamiento patentado
VTA:
Tornillos de bloqueo calibrados para un ajuste fácil y sin herramientas
Especificaciones:
Longitud efectiva: 304,8 mm
Longitud del pivote al eje: 291,4 mm
Voladizo: 13,4 mm
Ángulo de desplazamiento: 17,89 grados
Masa efectiva: 13,9 gramos
Puntos Nulos: Interior: 66.04mm, Exterior: 120.9mm
