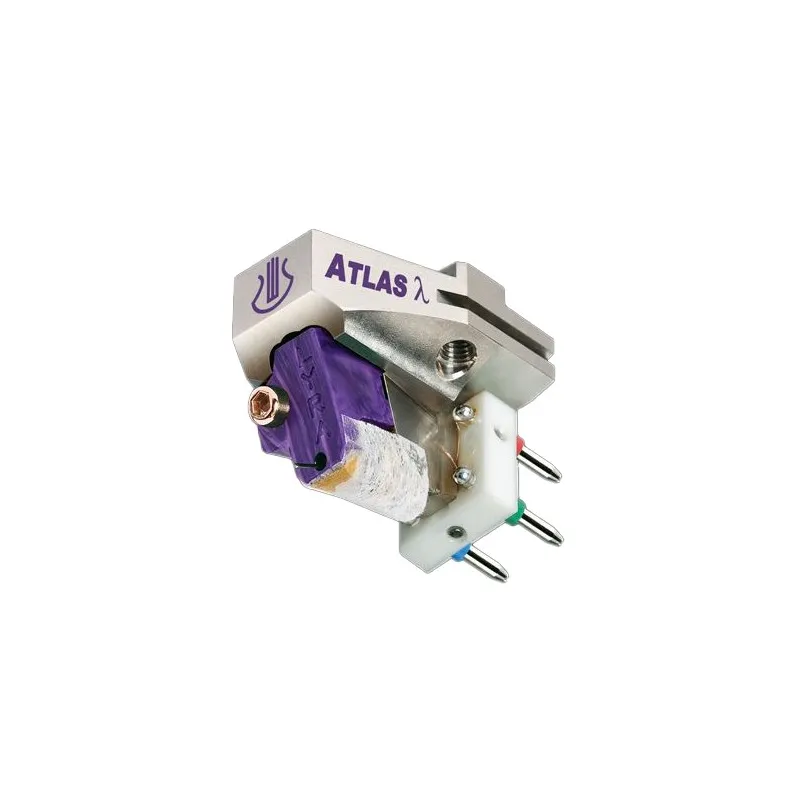

LYRA Atlas, Cápsula MC

ATLAS...es la primera cápsula fonográfica de bobina móvil asimétrica del mundo. La Atlas es la nueva cápsula insignia de Lyra. ¿Por qué asimétrica? Al perder literalmente las "barreras" al gran sonido que están presentes en todas las demás cápsulas hoy en día, se realizan una serie de importantes mejoras en el rendimiento.

En primer lugar, las estructuras de formas diferentes en los lados izquierdo y derecho del cuerpo de la cápsula suprimen la formación de ondas estacionarias en su interior, lo que resulta en una reducción significativa de las coloraciones inducidas por resonancia. En segundo lugar, la construcción asimétrica compensa el soporte del imán frontal y su sistema de montaje asociado de modo que ya no está en línea con el conjunto cantilever. Esto abre una ruta directa y sólida entre el conjunto cantilever y el cabezal del brazo de modo que las vibraciones del cantilever se pueden drenar rápidamente una vez que se han convertido en señales eléctricas, suprimiendo nuevamente las resonancias inducidas.

Lyra sigue siendo el único fabricante de cápsulas que monta el ensamblaje cantilever directamente en el cuerpo de la cápsula, logrando así una conexión perfecta y totalmente rígida entre el ensamblaje cantilever y el cabezal. La efectividad de este sistema se ha mejorado como resultado de la estructura asimétrica de la Atlas. El control de las resonancias espúreas se ve favorecido por el uso de un área de montaje estrechada, que acopla la Atlas más firmemente al cabezal y facilita la transferencia de energía vibratoria al brazo.

Mientras la cápsula Atlas retiene el sistema de doble imán sin balancín, el eje cantilever de boro revestido de diamante y aguja de contacto lineal de radio variable de la Titán, se ha aumentado la rigidez de la estructura de montaje del conjunto cantilever de doble cuchilla y el sistema de bobina de señal completamente nuevo. En lugar de un cuadrado, la bobina tiene la forma de una X, lo que permite que cada canal funcione con mayor independencia del otro. Esto proporciona un mejor seguimiento, una coincidencia de canales más ajustada, una separación mejorada y una menor distorsión debido a la diafonía.

Al mismo tiempo, hemos podido aumentar el rendimiento y la eficiencia de las bobinas generadoras. La Atlas tiene un voltaje de salida 12% más alto que la Titán, pero lo logra a la vez que reduce la cantidad de cable en las bobinas en un 22%. Esta reducción de masa mejora aún más el rendimiento de seguimiento, mientras que las mejores características eléctricas y de salida permiten que las etapas de phono funcionen de manera más eficiente.

El Atlas utiliza la tecnología "New Angle" de Lyra, que predispone mecánicamente las bobinas de señal para que estén perfectamente alineadas con los imanes delanteros y traseros cuando tiene lugar la reproducción de un vinilo LP. Esto iguala las discrepancias en la complianza vertical y horizontal, y permite que las bobinas de Atlas se muevan con la misma facilidad en todas las direcciones para un rendimiento óptimo.

Al igual que con las Titan y Olympos, la Atlas hecha a mano utiliza un cuerpo que está meticulosamente tallado de una pieza de titanio sólido, a través de un proceso que implica tanto el contacto (para el exterior) como el mecanizado sin contacto (para las estructuras internas del cuerpo). Al hacer que la mayoría de las superficies del cuerpo del Atlas no sean paralelas (evitando dimensiones que son múltiplos de otras dimensiones) y al agregar un sistema de control de resonancia de interferencia de fase pretensado, las resonancias se han inhibido aún más

Creemos firmemente que la cápsula Atlas representa un importante paso adelante en la reproducción de vinilos LP.

Características técnicas:

Diseñador : Jonathan Carr

Constructor : Yoshinori Mishima

Tipo : Cartucho de bobina móvil de baja impedancia y peso medio, conformidad media

Lápiz óptico: diamante desnudo de contacto de línea de radio variable de huella larga diseñado por Lyra (3um x 70um), montado en ranura

Sistema voladizo : Varilla de boro sólido recubierta de diamante con suspensión de cable corto de un punto, montada directamente en el cuerpo del cartucho mediante un sistema de filo de cuchillo de alta presión

Bobinas : cobre de alta pureza 6N de 2 capas de profundidad, formador de hierro de alta pureza químicamente purificado en forma de cruz, autoimpedancia de 4,2 ohmios, inductancia de 11 uH

Voltaje de salida : 0,56 mV a 5 cm/seg., de cero a pico, 45 grados (registro de prueba CBS, otros registros de prueba pueden alterar los resultados)

Rango de frecuencia : 10 Hz ~ 50 kHz

Separación de canales : 35dB o mejor a 1kHz

Cumplimiento : aprox. 12 x 10-6cm/dina a 100Hz

Ángulo de seguimiento vertical : 20 grados

Cuerpo del cartucho : Mecanizado de una sola pieza a partir de palanquilla de titanio sólido, con área de contacto del cabezal de alta presión de superficie reducida, forma predominantemente no paralela y asimétrica, mecanismo de control de resonancia de interferencia de fase y cuerpo roscado directamente para tornillos de montaje

Tornillos de montaje del cartucho : estándar JIS de paso 0,45 de 2,6 mm

Distancia desde los orificios de montaje hasta la punta del lápiz óptico : 9,5 mm

Peso del cartucho (sin la tapa de la aguja) : 11,6 g

Fuerza de seguimiento recomendada : 1,65 ~ 1,75 g (se recomienda 1,72 g)

Carga recomendada directamente en la entrada fonográfica de MC : 104 ohmios ~ 887 ohmios (se determina escuchando o siguiendo las instrucciones detalladas en el manual del usuario)

Carga recomendada a través del transformador elevador : 5 ~ 15 ohmios (la salida del transformador elevador debe conectarse a una entrada RIAA de nivel MM de 10 kohm ~ 47 kohm, preferiblemente a través de un cable corto de baja capacitancia)

Brazos de lectura recomendados : Brazos de lectura pivotantes o lineales (tangenciales) de alta calidad con cojinete(s) rígido(s), fuerza antipatinaje ajustable, preferiblemente ajuste VTA
